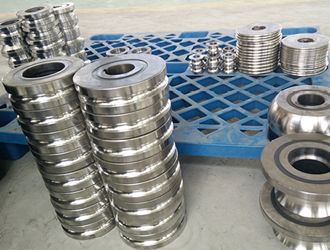

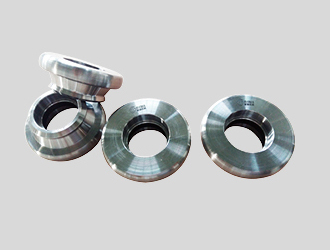

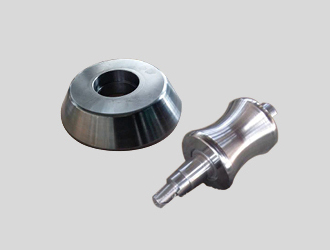

成型轧辊模具

高频焊管轧辊模具，冷弯型钢扎辊模具，异型轧辊模具。

用于钢管、钢板桩、冷弯型钢、公路护栏板、集装箱、钢结构、铁塔等行业。

材质：GCr15，40Cr,42CrMo,9Cr2Mo,Cr12MoV,H13等优质合金工具钢加工而成。

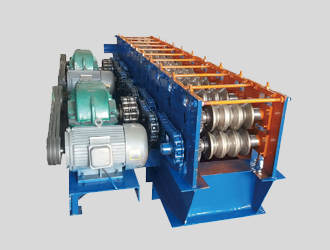

成型轧辊模具是高频焊管、冷弯型钢及异型材生产中的关键工装部件，通常由多对上下对应配置的旋转轧辊组成，通过连续辊压使金属带材逐步发生塑性变形，获得所需的圆形、方形、矩形或异形截面。轧辊作为ERW焊管和冷弯型钢生产中的主要工模具，其性能直接关系到钢管和型钢的质量与产量。

一、常用材质与性能特点

成型轧辊模具的材质选择需根据加工材料的强度、厚度及工况条件综合考量。常见的材质包括以下几种：

GCr15轴承钢 是高碳铬轴承钢的代表钢种，经淬火加回火后具有较高且均匀的硬度，表面硬度可达HRC56左右，碳氮共渗后可达HRC61左右。其耐磨性和接触疲劳强度较高，热加工变形性能和切削加工性能较好。GCr15被广泛用于制作各种成型轧轮和冷轧辊。该材质淬透性相对有限，淬火变形量偏大。

40Cr合金结构钢 属于中碳合金钢，经调质处理后具有较好的综合力学性能。在高强度工业生产线中，40Cr常用于轧辊轴或保持架等结构件。

42CrMo超高强度钢 具有较高的强度和韧性，淬透性较好，调质处理后有较高的疲劳极限和抗多次冲击能力。作为大规格热轧/冷轧支撑辊、重型工作辊的常用材料，其核心优势在于大截面强韧均匀和重载抗冲击。

9Cr2Mo冷轧辊用钢 属于Cr2系列冷轧辊专用材料，高碳含量保证了轧辊的高硬度。加铬和钼可提高淬透性和耐磨性。该材质适宜制作冷轧工作辊、支承辊和矫正辊。在冷轧钢板、钢带、铜带、铝带等行业应用广泛。

Cr12MoV冷作模具钢 是高碳高铬钢的代表，具有较高的淬透性、淬硬性和耐磨性。淬火后硬度可达HRC58-62，碳化物含量较高。高温抗氧化性能较好，淬火和抛光后抗锈蚀能力较强，热处理变形较小。与GCr15相比，Cr12MoV在综合性能上具有优势，是焊管轧辊的常用材质之一。

H13热作模具钢（4Cr5MoSiV1）属于铬钼钒热作钢。回火稳定性较好，在600℃以下仍能保持较高强度，在500-600℃环境下硬度仍可保持在HRC45以上。适用于承受冲击载荷的热作模具场景。

二、核心优势

成型道次分配合理，变形均匀。 成型轧辊模具将复杂截面分解为多个弯曲道次，每道次完成部分变形量，使带材在成型过程中应力分布均匀。通过合理的孔型设计，可保证带钢成型的均匀与稳定。

表面硬度和耐磨性较高。 模具钢轧辊经专业热处理后，辊面硬度可达HRC58-63。优质合金材质的添加（铬、钼、钒等）进一步提升了耐磨性能，在长时间连续生产中保持稳定的尺寸精度。

内部组织致密，抗冲击能力较强。 锻造工艺可打碎粗大金属晶粒，使内部组织致密均匀、金属流线完整。在重载工况下不易断裂或剥落。

长期使用不易变形。 经过调质、表面淬火等热处理工艺，内部残余应力得到释放。长期使用中不易出现弯曲或偏心问题，有利于保障成型精度。部分高精度模具的径向跳动可控制在0.03mm以内。

适配多种管材及型钢生产。 通过更换或调整孔型设计，可生产圆管（直径从Φ8到Φ660mm）、方管、矩形管及各类异型管材。覆盖不锈钢管、碳钢管等多种材质。

三、典型应用场景

成型轧辊模具的应用覆盖多个金属加工行业：

高频焊管生产：用于ERW高频直缝焊管的成型轧制。带钢经开卷、矫平后进入成型机组，通过多道次轧辊逐步弯曲成管状，再经高频焊接形成成品管。涵盖圆管、方管、矩形管及异型管等多种规格。部分企业已生产的不锈钢管模具硬度可达60-65HRC。

冷弯型钢制造：用于C型钢、Z型钢、U型钢等开口及闭口冷弯型材的生产。产品广泛应用于建筑钢结构、仓储货架、门窗、电气柜、集装箱等行业。

汽车零部件：用于新能源汽车电池壳罩、汽车中冷器管、水箱管、稳定杆、减震器管等管材型钢的成型加工。

交通设施：用于公路护栏板、钢板桩等交通基础设施用型材的生产。

钢结构与铁塔：用于建筑钢结构框架、输电铁塔等结构用冷弯型钢的成型加工。
